Chun méid an imthacaí a thomhas, beidh trí uimhir uait: an trastomhas istigh (bore) , an trastomhas seachtrach (OD) , agus an leithead . Bain úsáid as caliper chun gach toise a thomhas go díreach ar an imthacaí, nó léigh uimhir pháirt phriontáilte an imthacaí agus díchódaigh é ag baint úsáide as tollchairt caighdeánach. Is iad na trí thomhas seo, a thaifeadtar i milliméadair nó orlach, go léir is gá chun imthacaí athsholáthair a shainaithint nó chun imthacaí meaitseála a ordú ó chatalóg.
Tá cuma simplí ar imthacaí ón taobh amuigh, ach is féidir le haisréimniú fiú leath-milliméadar i méid tollaidh cosc a chur ar chuid athsholáthair as seafta nó tithíocht a fheistiú ar chor ar bith. Míníonn an treoir seo go beacht conas méid an imthacaí a thomhas i gceart, na huirlisí is gá, conas uimhreacha na bpáirteanna imthacaí a dhíchódú, agus na botúin is minice a eascraíonn as ordú na coda mícheart.

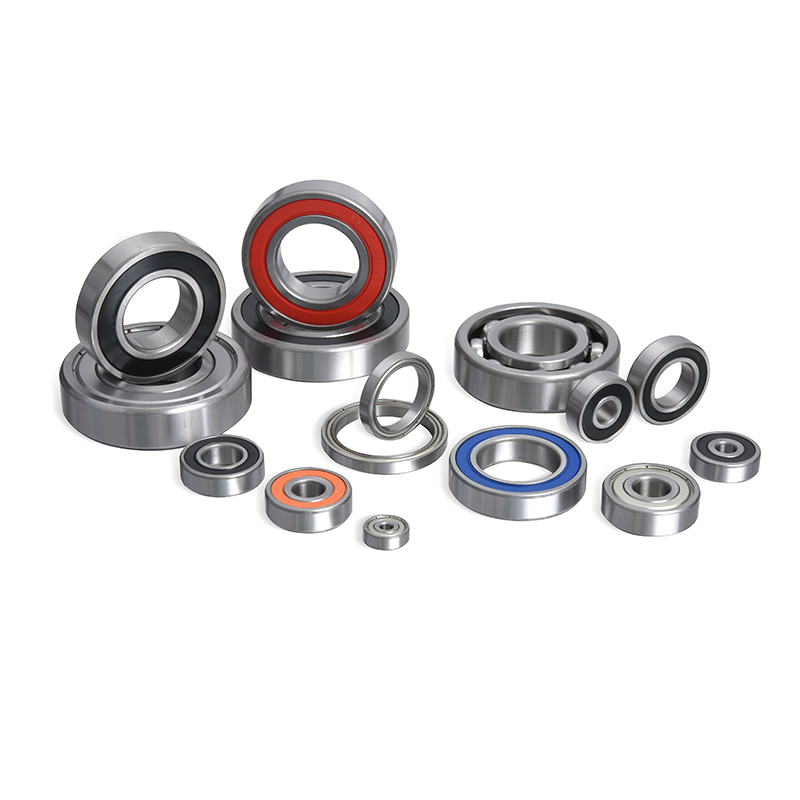

Sainmhínítear gach imthacaí eilimint rollta, cibé acu imthacaí liathróide nó imthacaí sorcóir é, de réir na dtrí thoise teorann céanna a bhunaítear faoin gcaighdeán idirnáisiúnta ISO 15:2017 le haghaidh imthacaí liathróid méadrach agus Caighdeán ABMA 9 sna Stáit Aontaithe. Is é fios a bheith agat cad a léiríonn gach toise an chéad chéim chun méid an imthacaí a thomhas i gceart.
Is é an trastomhas tollta an poll trí lár an imthacaí a dtéann an seafta tríd. Is é seo an ghné is tábhachtaí, mar mura bhfuil an tolladh ag teacht leis an trastomhas seafta, ní féidir an t-imthacaí a shuiteáil. Is gnách go mbíonn méideanna tollta ó 3mm i imthacaí beaga go dtí breis agus 200mm i imthacaí tionsclaíocha.
Is é an trastomhas seachtrach an tomhas trasna imeall lasmuigh an imthacaí, áit a bhfuil sé suite taobh istigh den tithíocht. Caithfidh an OD an tolladh tithíochta a mheaitseáil go beacht go leor chun an imthacaí a shuí gan ró-scaoilteacht nó cur isteach.
Tagraíonn leithead don achar ó aghaidh amháin den imthacaí go dtí an taobh eile, arna thomhas feadh ais an rothlaithe. Ar imthacaí sá, uaireanta tugtar airde in ionad leithead ar an ngné seo, ach déantar é a thomhas ar an mbealach céanna.
| Toise | Cad a Thomhas sé | Uirlis tipiciúla | Raon Coiteann |
|---|---|---|---|
| Bore (Trastomhas Istigh) | Trastomhas an poll taobh seafta | Caliper taobh istigh, caliper digiteach | 3mm go 200mm |
| Trastomhas Amuigh | Trastomhas an dromchla taobh tithíochta | Caliper taobh amuigh, caliper digiteach | 8mm go 350mm |
| Leithead | Fad idir an dá aghaidh | Tomhsaire doimhneachta, gialla caliper | 2mm go 90mm |
Is é caliper digiteach an uirlis is praiticiúla chun méid imthacaí a thomhas don chuid is mó d’úsáideoirí, ag tairiscint léamha atá cruinn laistigh de 0.02mm. Le haghaidh obair lamháltais níos déine, feabhsaítear an cruinneas a thuilleadh le micriméadar nó le tomhsaire.
Tomhaiseann caliper digiteach tolladh, trastomhas seachtrach, agus leithead in uirlis amháin trí athrú idir a ghialla taobh amuigh, gialla taobh istigh agus slat doimhneachta. Léann calipers digiteach go hiondúil go dtí taifeach 0.01mm nó 0.0005 orlach, agus léitear caliper vernier traidisiúnta de láimh go dtí taifeach thart ar 0.05mm.
Tugann micriméadar cruinneas níos airde ná caliper, go minic laistigh de 0.001mm, rud a fhágann gurb é an uirlis is fearr le haghaidh imthacaí beachtas a úsáidtear i bhfearsaidí, giarbhoscaí, nó comhpháirteanna aeraspáis nuair a bhíonn cruachta caoinfhulaingt tábhachtach.
Má tá páirtuimhir inléite fós ag an imthacaí stampáilte ar a sciath nó ar a fáinne, is féidir le cairt uimhreach imthacaí ionad tomhais fhisiceach a dhéanamh go hiomlán, toisc go n-ionchódaíonn an uimhir féin an tolladh, an OD, agus an tsraith leithead.
| Uirlis | Cruinneas tipiciúla | Cás Úsáide is Fearr | Teorainn |
|---|---|---|---|
| Caliper Digiteach | ±0.02mm | tolladh ginearálta, OD, seiceálacha leithead | Ceallraí ag brath |
| Vernier Caliper | ±0.05mm | Tomhais allamuigh, níl gá le ceallraí | Níos moille le léamh |
| Micriméadar | ±0.001mm | Fíorú caoinfhulaingt beachtais | Raon tomhais teoranta in aghaidh an uirlis |
| Cairt Uimh | Beacht (má tá sé inléite) | Aithint thapa, gan aon uirlisí ag teastáil | Gan úsáid má tá an uimhir caite |
Tógann sé níos lú ná cúig nóiméad imthacaí a thomhas i gceart nuair a leantar na céimeanna in ord. Baineann an próiseas thíos le imthacaí liathróid, imthacaí sorcóir, agus an chuid is mó imthacaí sá.
Leanann formhór na n-imthacaí méadracha córas uimhrithe ina léiríonn an dá dhigit dheireanacha den uimhir pháirt tormhéid, bunaithe ar fhoirmle a socraíodh faoi ISO 104 agus a úsáidtear ar fud an tionscail. Maidir le cóid tollaidh ó 04 go 96, iolraigh an cód dhá dhigit faoi 5 chun an trastomhas tollaidh a fháil i milliméadair.
Mar shampla, imthacaí uimhrithe 6203 tá cód tollaidh de "03," a thagann isteach sa raon eisceachta faoi 04 seachas an riail iolraithe faoi 5. Úsáideann cóid tollaidh 00 go 03 luachanna seasta in ionad na foirmle.
| Cód tolladh | Trastomhas Bore | Uimhir Pháirt Sampla |
|---|---|---|
| 00 | 10mm | 6200 |
| 01 | 12mm | 6201 |
| 02 | 15mm | 6202 |
| 03 | 17mm | 6203 |
| 04 | 20mm (4×5) | 6204 |
| 10 | 50mm (10×5) | 6210 |
Insíonn an chuid iomlán uimhir 6203 freisin níos mó ná an méid tollta: léiríonn an "6" tosaigh sraith imthacaí liathróid groove domhain aon-as a chéile, agus léiríonn an "2" roimh an gcód tollaidh sraith dualgas éadrom, rud a chiallaíonn go leanann an OD agus an leithead luachanna caighdeánaithe de 40mm OD agus leithead 12mm don teaglaim tollaidh agus sraithe cruinn sin.
Déantar imthacaí méadracha a thomhas i milliméadair agus leanann siad uimhriú ISO, agus déantar imthacaí orlach-bhunaithe a thomhas i gcodáin nó in orlach de dheachúlacha agus leanann siad coinbhinsiúin uimhrithe ANSI/ABMA atá coitianta i dtrealamh Mheiriceá Thuaidh a tógadh sula scaiptear caighdeánú méadrach ar fud an domhain.
| Gné | Imthacaí Méadracha | Imthacaí orlach |
|---|---|---|
| Aonad Tomhais | milliméadar (mm) | orlach (i) |
| Caighdeán Rialaithe | ISO 15 / ISO 104 | ABMA / ANSI |
| Réigiún Úsáide Coiteann | Domhanda, ceannasach ar fud an domhain | Trealamh oidhreacht Mheiriceá Thuaidh |
| Stíl Uimhrithe | Cód tolladh x 5 foirmle | Toradh codánach (m.sh., 1/2 orlach) |
| Idirmhalartaitheacht | Gan idirmhalartaithe go díreach le méideanna orlach | Níl sé idirmhalartaithe go díreach le méideanna méadracha |
Tá meascadh an dá chóras ar cheann de na hearráidí foinsithe is minice. Tá tolladh 19.05mm comhionann go matamaiticiúil le 0.75 orlach, ach beidh páirtuimhir eile ag an imthacaí féin ag brath ar an gcaighdeán a monaraíodh faoi, agus mar sin ní leor an uimhir a thiontú ina aonar ar oiriúnacht.
Nuair a bheidh uimhir pháirt an imthacaí caite nó má tá sé teipthe cheana féin agus tar éis titim as a chéile, tomhais an trastomhas seafta agus an tolladh tithíochta go díreach in ionad an imthacaí féin, ós rud é go gcaithfidh an dá dhromchla seo tolladh an imthacaí agus OD an imthacaí a mheaitseáil go díreach.
Tomhais an t-seafta ina bhfuil an t-iompar ina shuí ag baint úsáide as caliper lasmuigh, agus tomhais an tithíocht tolladh ag baint úsáide as caliper laistigh nó tomhas teileascóip. Is ionann trastomhas an tseafta agus méid tolladh an imthacaí, agus is ionann tolladh na tithíochta agus OD an imthacaí, laistigh de lamháltas oiriúnach sonraithe an mhonaróra. Is féidir an leithead a mheas go hiondúil ón mbearna atá fágtha sa tithíocht nó a mheaitseáil le catalóg athsholáthair ag baint úsáide as an dá thoise atá ar eolas.
Is é an modh is éasca gan caliper ná an uimhir pháirte atá stampáilte ar sciath an imthacaí a léamh agus é a fheiceáil ar chairt tollta, toisc go léiríonn an uimhir amháin tolladh, OD, agus leithead gan aon uirlis tomhais.
Léiríonn léamh caliper a thiteann beagán as méid caighdeánach, mar shampla 16.98mm in ionad 17mm, de ghnáth caoinfhulaingt déantúsaíochta gnáth nó mionchaitheamh, ní earráid tomhais, agus ba chóir é a shlánú go dtí an méid tollta caighdeánach is gaire.
Is féidir le rialóir neasmhéid imthacaí a thabhairt ach níl sé cruinn go leor chun athsholáthar a ordú, ós rud é nach mbíonn léamha rialóir ach beacht go dtí thart ar 0.5mm de ghnáth, rud a d'fhéadfadh an difríocht idir an dá thollmhéid caighdeánach in aice láimhe a áireamh.
Is méadrach é imthacaí má leanann a pháirtuimhir an fhormáid tollchóid ISO amhail 6203 nó 6309, agus má tá sé orlach má thagraíonn an uimhir do shonrú orlach codánach nó deachúlach amhail na cinn a úsáidtear i sraithe imthacaí sorcóir barrchaolaithe.
Tá an leithead fós tábhachtach fiú nuair a bhíonn an tolladh agus an OD ag teacht le chéile, mar is féidir le imthacaí atá ró-chúng nó ró-leathan athrú taobh istigh den tithíocht nó go dteipeann air suí i gcoinne guaillí a choinneáil, rud a fhágann go gcaithfí roimh am nó go dtarlaíonn sé.
